Features
- Übertragung von HDMI via HDBaseT bis zu 100m (4K)
- Unterstützt 10,2Gbps für Auflösungen bis zu 4K UltraHD 30Hz
- Unidirektionales PoC, 3 USB-A 2.0 KVM Ports am Receiver, RS232
- EDID Pass-Through Funktion und volle HDCP 2.2 / 1.4 Konformität
- Robustes Gehäuse mit Montagewinkeln, verschraubbarer Stromanschluss

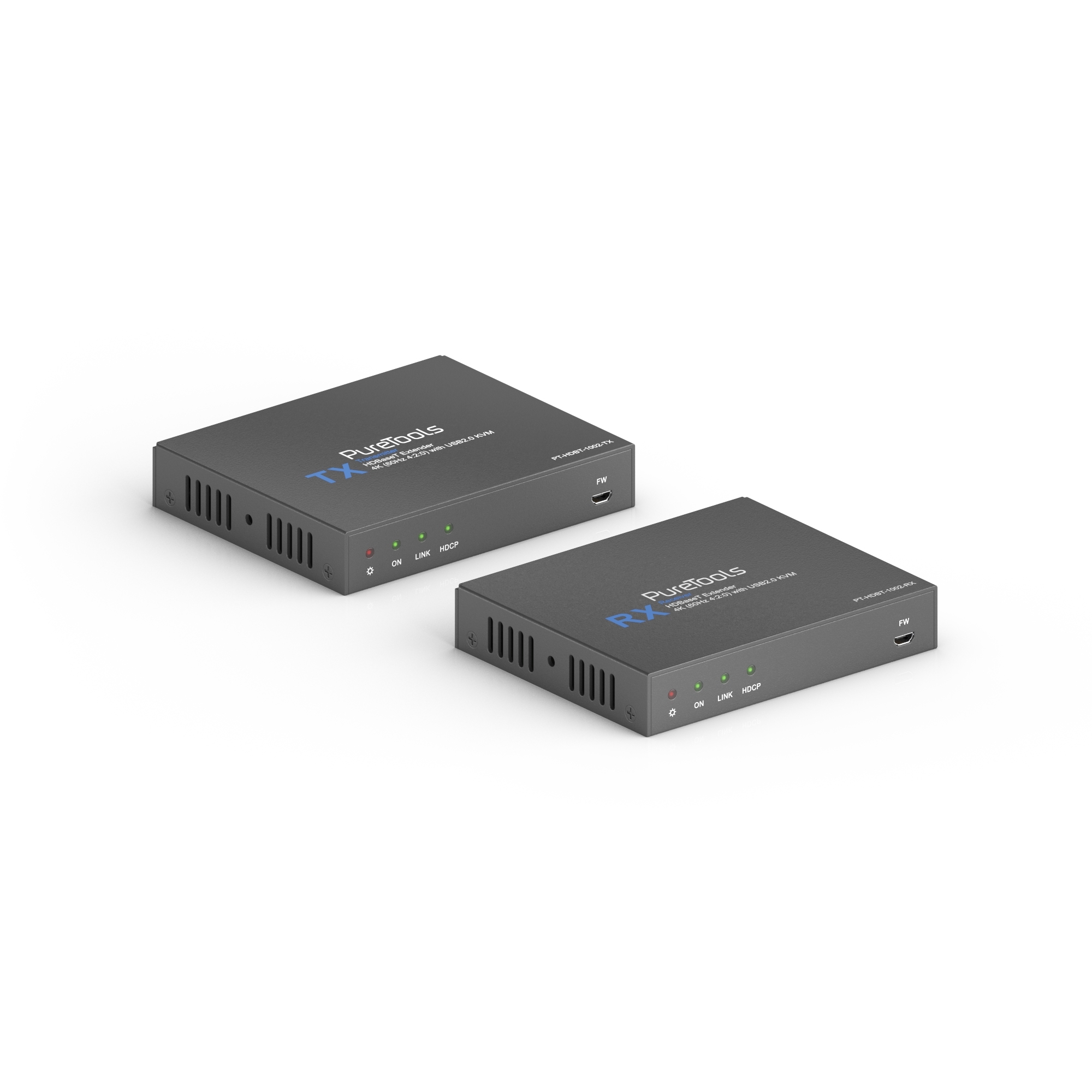

HDBaseT 2.0 Extender Set, 4K (100m) inkl. HDCP2.2, PoC, RS232

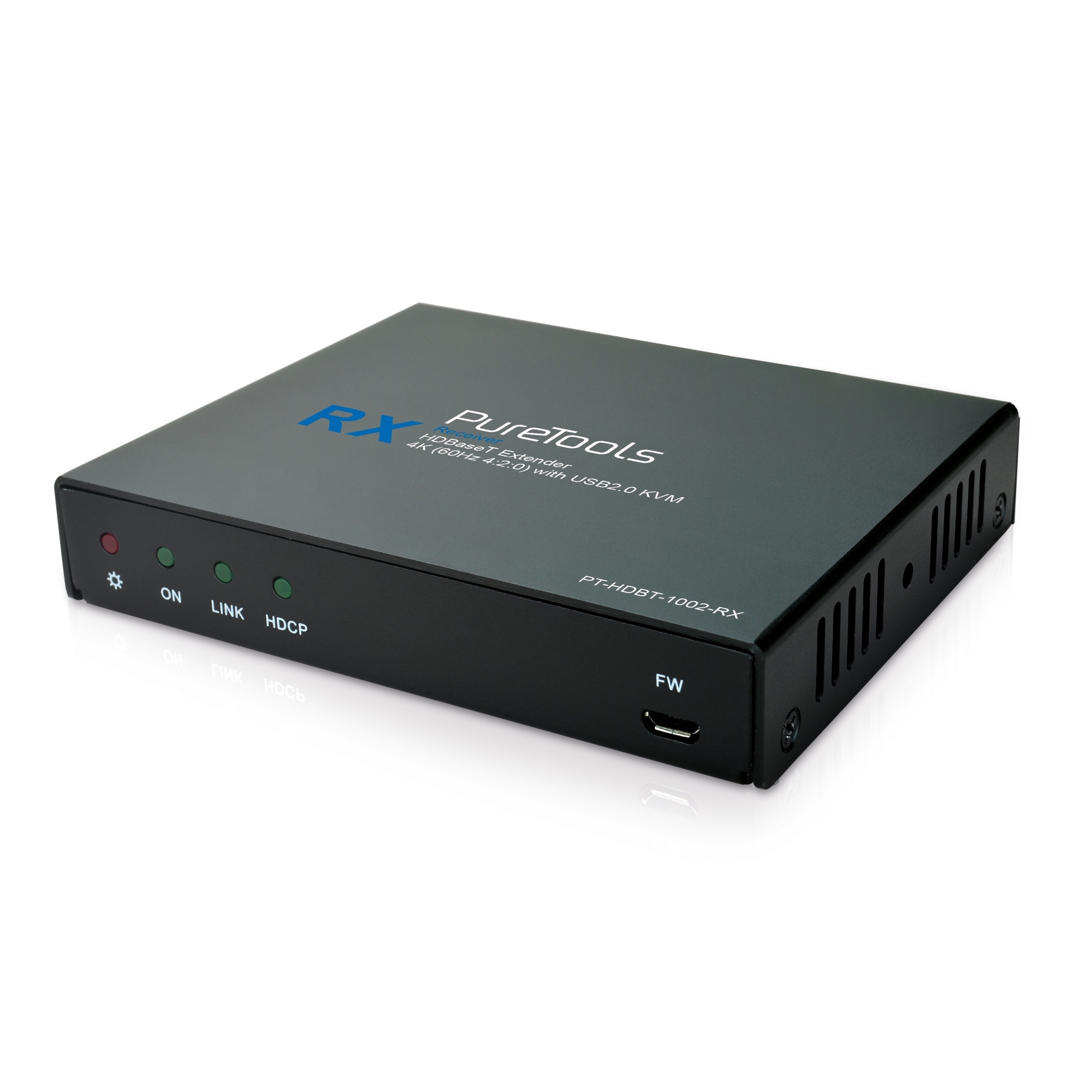

PT-HDBT-1002 ist ein, mit HDMI 2.0 & HDCP 2.2 kompatibles 4K HDMI über HDBaseT Extender Set, entwickelt mit der neuesten HDBaseT™ 2.0 Technologie, um unkomprimierte HDMI Signale inkl. Audio, USB 2.0, Steuersignalen und PoH über ein einziges Cat.5e / 6 Kabel an entfernte Orte transportieren zu können. Das unidirektionale und PoC-konforme Extender-Set benötigt nur eine einzige Stromversorgung, da die Empfängerseite über PoH versorgt werden kann, um Installationszeit und Kosten zu sparen. Entwickelt für intelligente Displays und KVM-Lösungen, für Digital Signage und andere anspruchsvolle AV-Märkte.
Die PureTools Serie - hochwertige AV-Produkte für kommerzielle Anwendungen

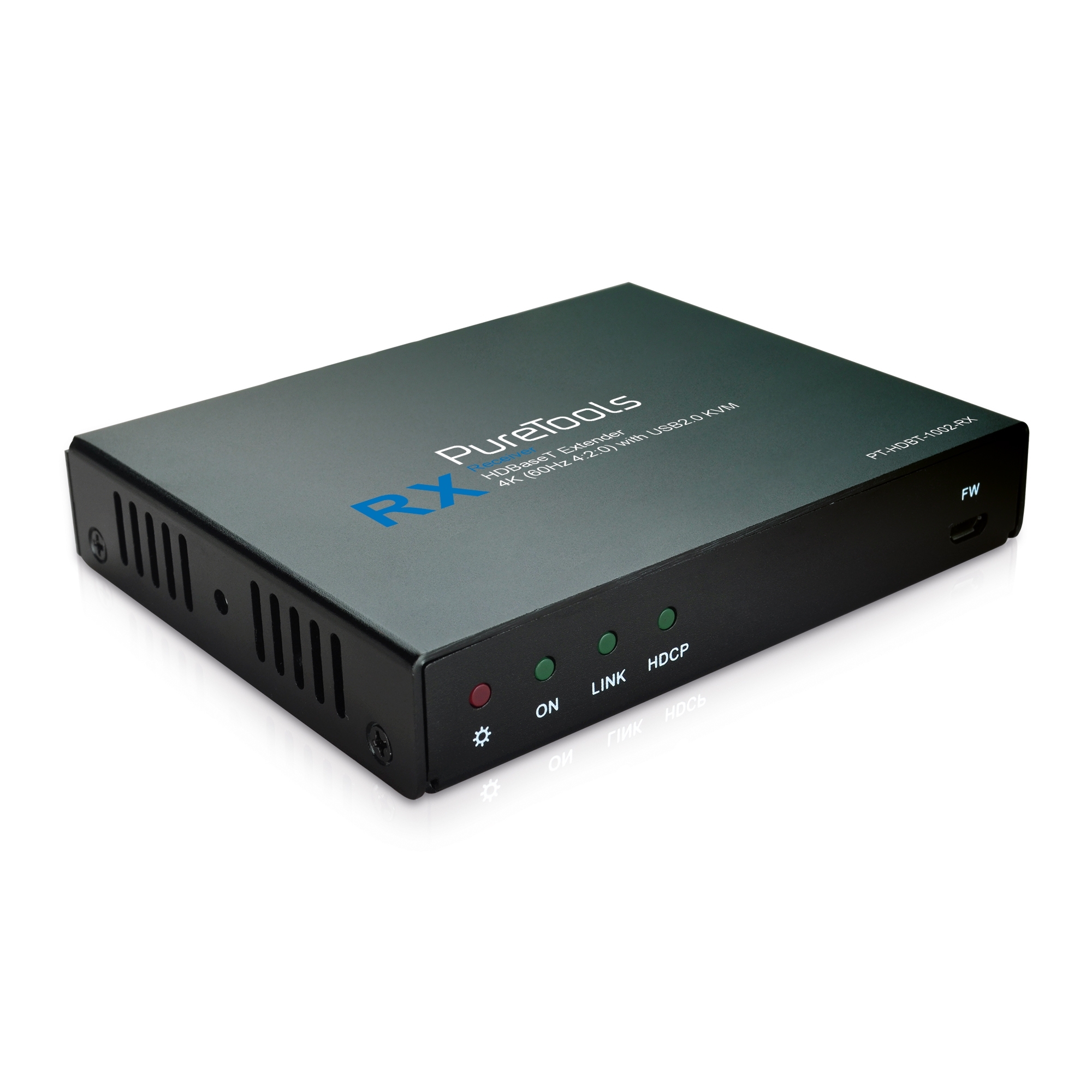

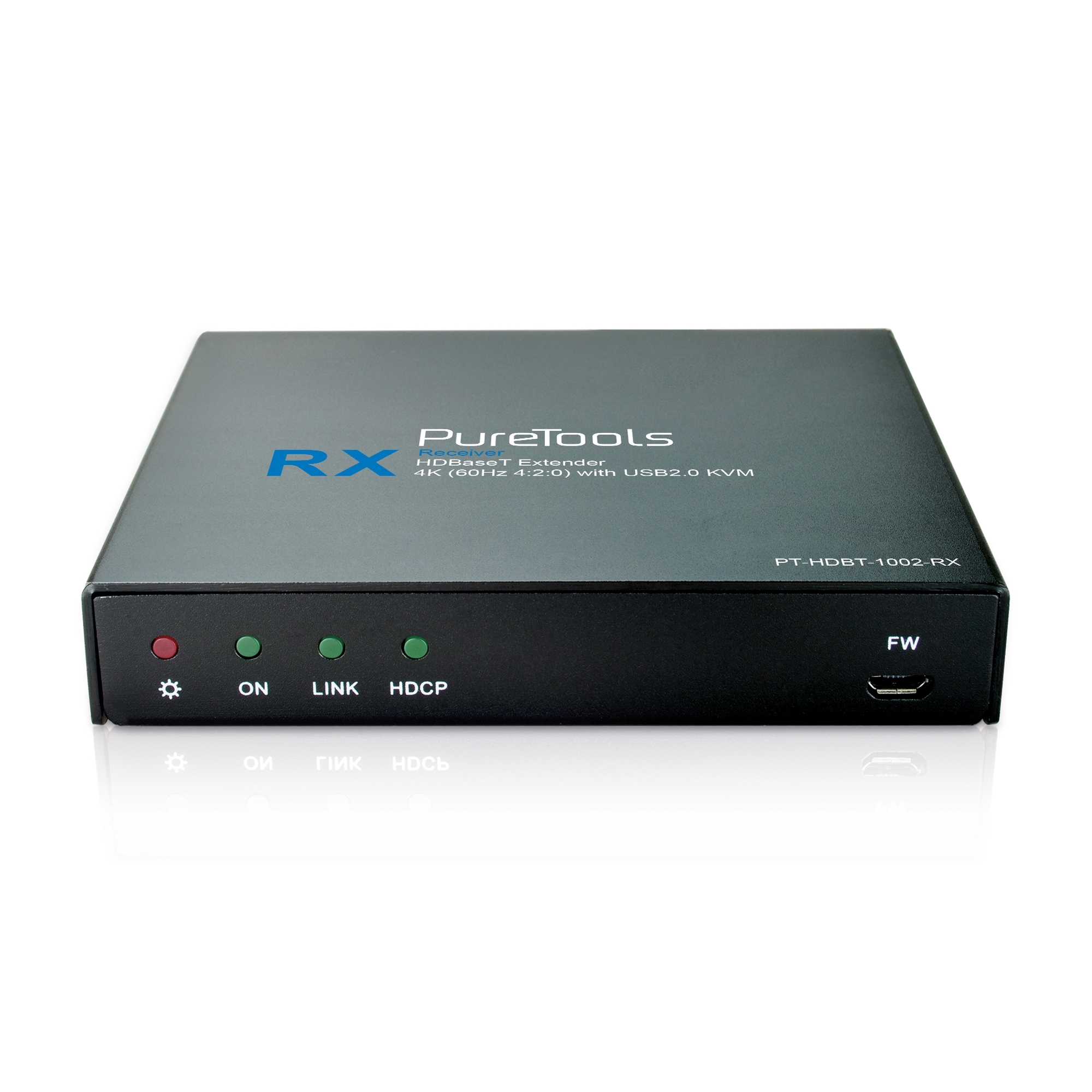

Das HDBT 2.0-konforme PT-HDBT-1002 HDBaseT Extender-Set ist ideal für Anwendungen, bei denen eine hochauflösende AV-Verteilung und Langstreckenübertragung über einen Ethernet-Switch erforderlich ist. Damit eignet es sich hervorragend für PC-basierte Übertragungen, Monitoring, Großbildschirme und/oder Videowände, Besprechungsräume, für Bildungs-, Bank- und Sicherheitseinrichtungen, etc.Features:- Kompatibel mit HDMI 2.0 und abwärtskompatibel mit allen bisherigen HDMI-Standards (z.B. HDMI 1.4), für hochauflösende AV-Signale bis zu 4K / UltraHD / 2160p bei 60Hz- Unterstützt den HDBaseT 2.0 Standard zur Übertragung von 4K AV-Signalen über bis zu 100m über ein einziges Cat-Kabel (5e/6 oder höher)- EDID "Pass-Thru" Funktion und volle HDCP2.2 / 1.4 Konformität- Status-LEDs an der Vorderseite für Power, Link & HDCP-Status- Steuerung via USB & RS232 sowie uni-direktionale PoE / PoC / PoH (Power over HDBaseT) Funktion USB & RS232 Verbindung:USB:- PC an den USB OUT-Anschluss des PT-HDBT-1002 Transmitters anschließen- Verbinden Sie Maus/Tastatur mit dem USB IN-Anschluss des PT-HDBT-1002 EmpfängersRS232:- Verbinden Sie den PC mit der RS232-Schnittstelle am PT-HDBT-1002 Sender oder Empfänger- Verbinden Sie das zu steuernde Gerät (z.B. Projektor) mit der RS232-Schnittstelle am anderen Ende- Senden Sie nun RS232-Befehle, um das Fremdgerät zu steuern. Weitere Informationen zu den exakten RS232-Befehlen finden Sie in der Bedienungsanleitung des verbundenen Geräts.LED-Anzeigen:1. "Power"-LED:AUS: Kein StromROT: Stromversorgung angeschlossen2. "ON"-LED:AUS: Nicht betriebsbereitBlinkt GRÜN: Normalbetrieb3. "Link" HDBT Link-Statusanzeige:AUS: Keine VerbindungGRÜN: Link erfolgreichBlinkt GRÜN: Link-Problem4. "HDCP"-LEDAUS: Kein HDMI-Datenaustausch (kein Bild)GRÜN: HDMI-Signal mit HDCPBlinkt GRÜN: HDMI-Signal ohne HDCP
| Logistik Informationen | |
| Produkt 1. Gewicht (Netto Kg) | 0.38 |
| Produkt 1. Gewicht (Brutto Kg) | 0.75 |
| Produkt 1. Größe (Länge cm) | 12.7 |
| Produkt 1. Größe (Breite cm) | 9.89 |
| Produkt 1. Größe (Höhe cm) | 9.1 |
| Verpackungsgröße 1. (Breite cm) | 15.7 |
| Produkt Informationen | |
| Europeans Customs Tariff Nr. | 85176200000 |
| Ursprungsland | China |
| VPE Informationen | |
| Verpackungseinheit (VPE) | 12 |
| Umverpackungseinheit 1. | 1 |
| Anschlüsse | |

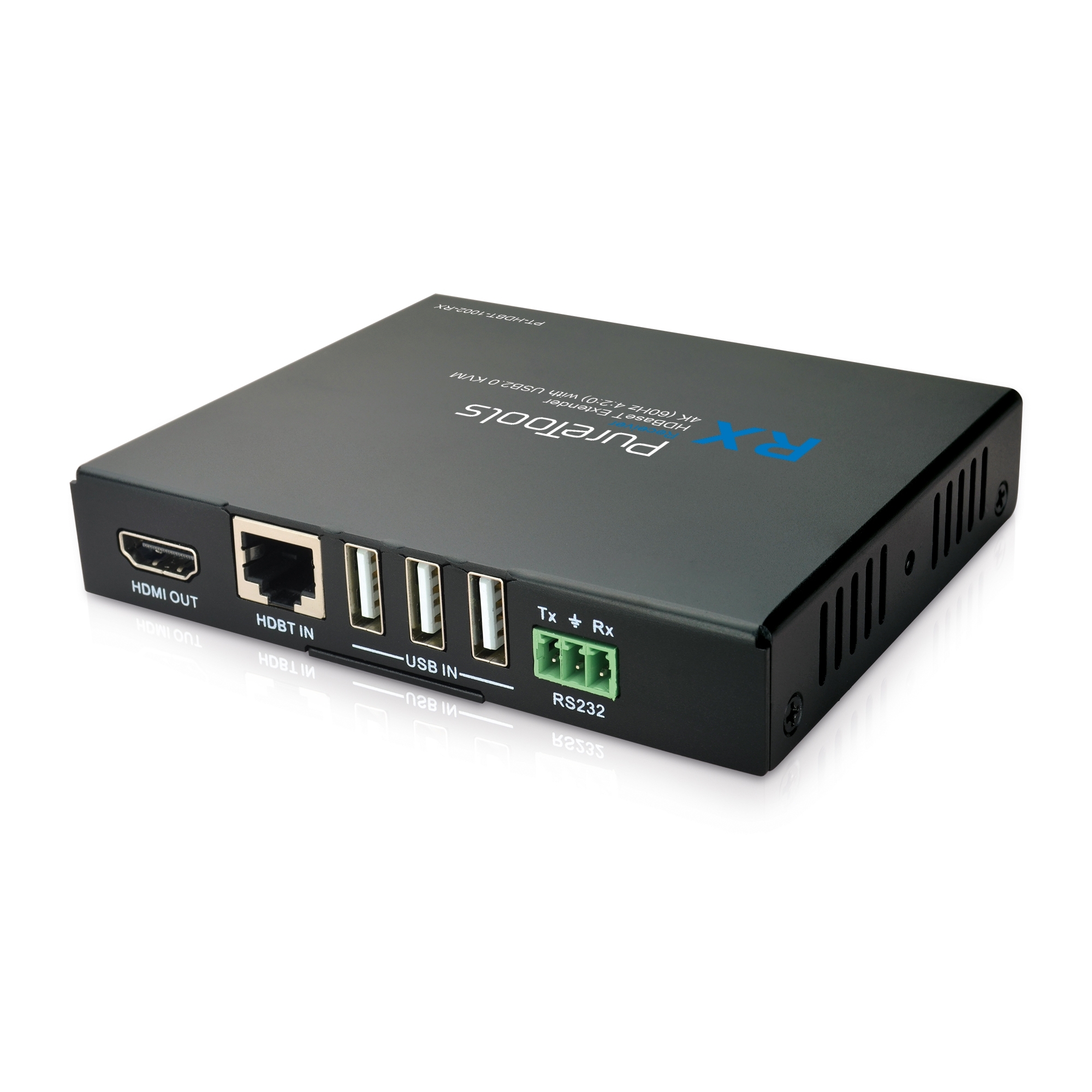

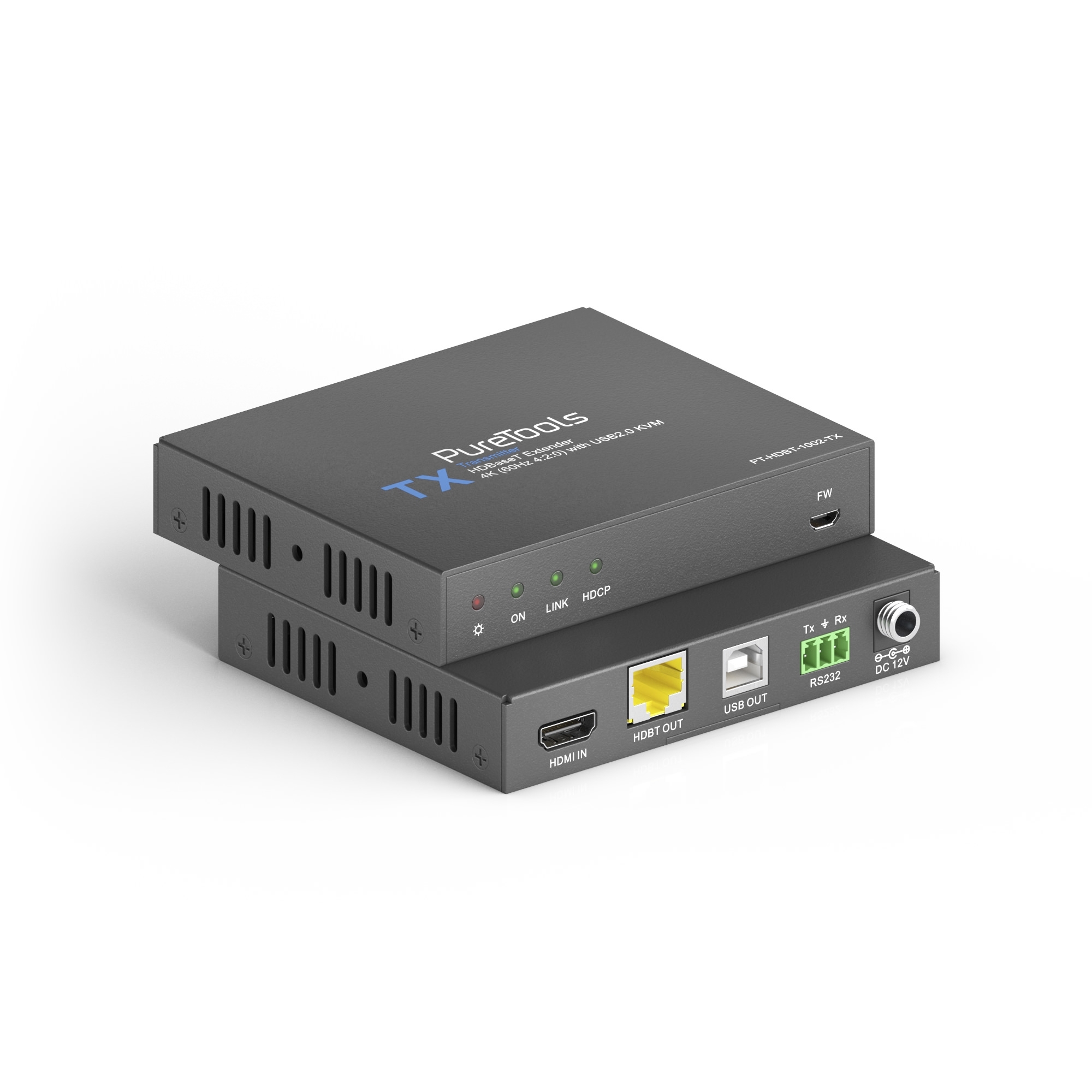

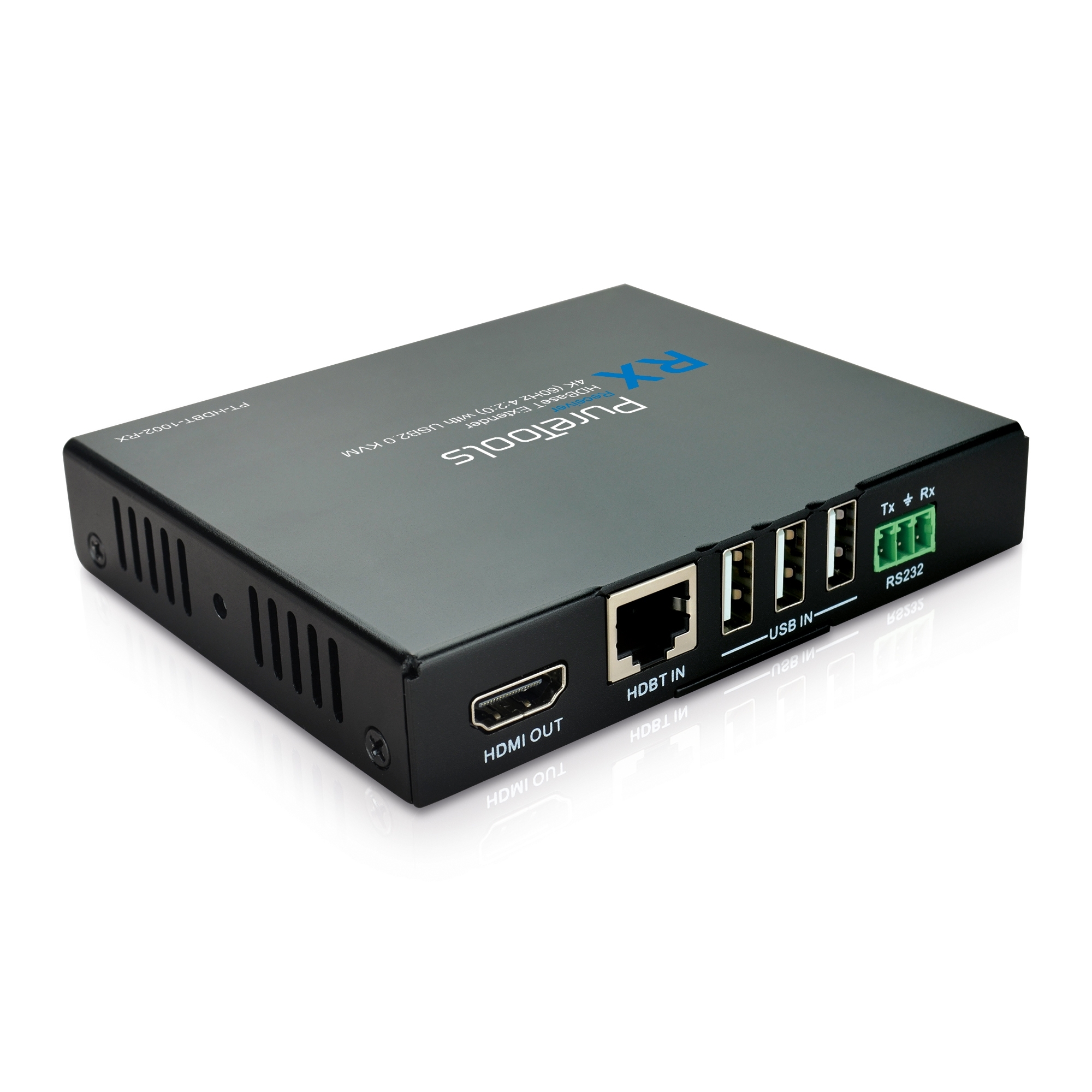

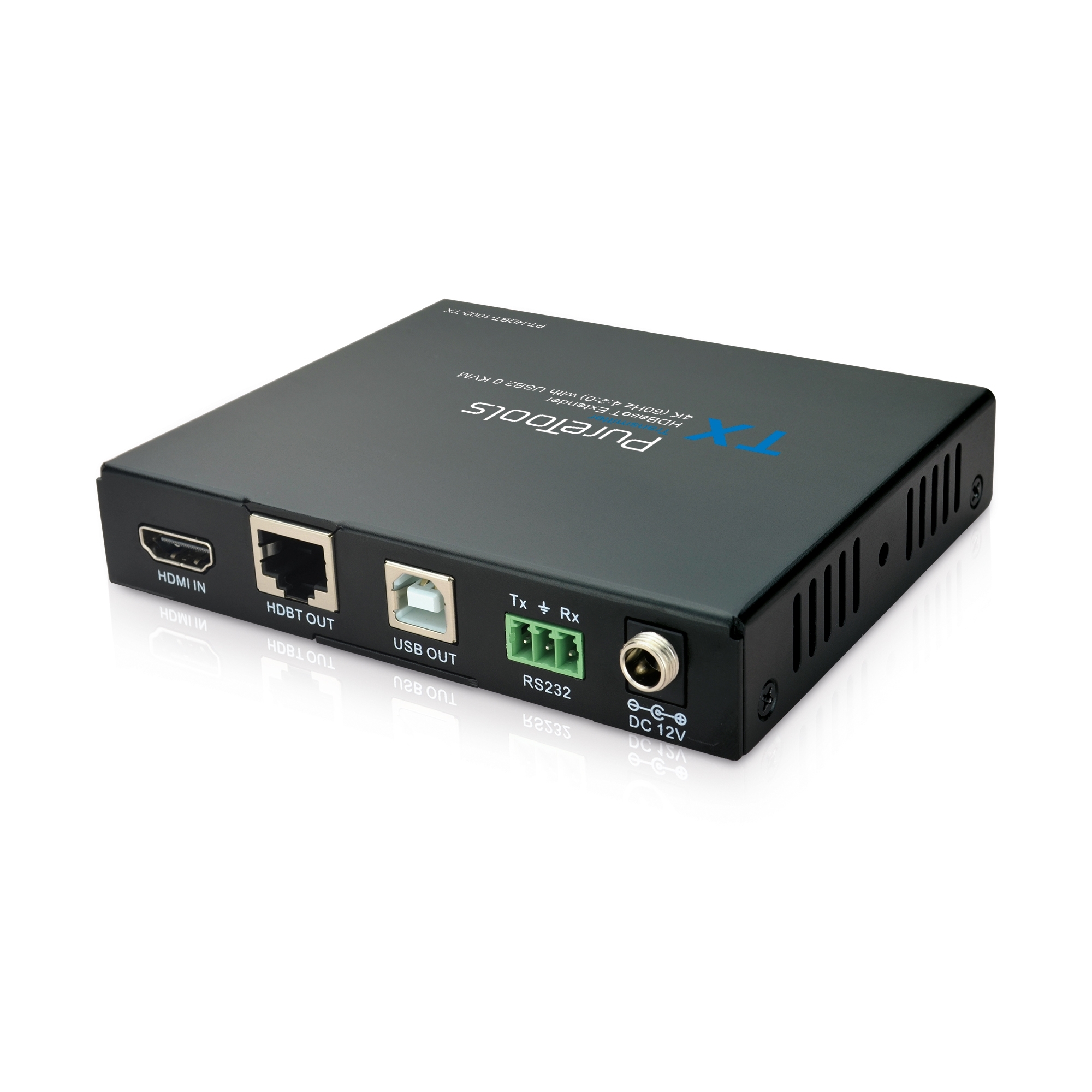

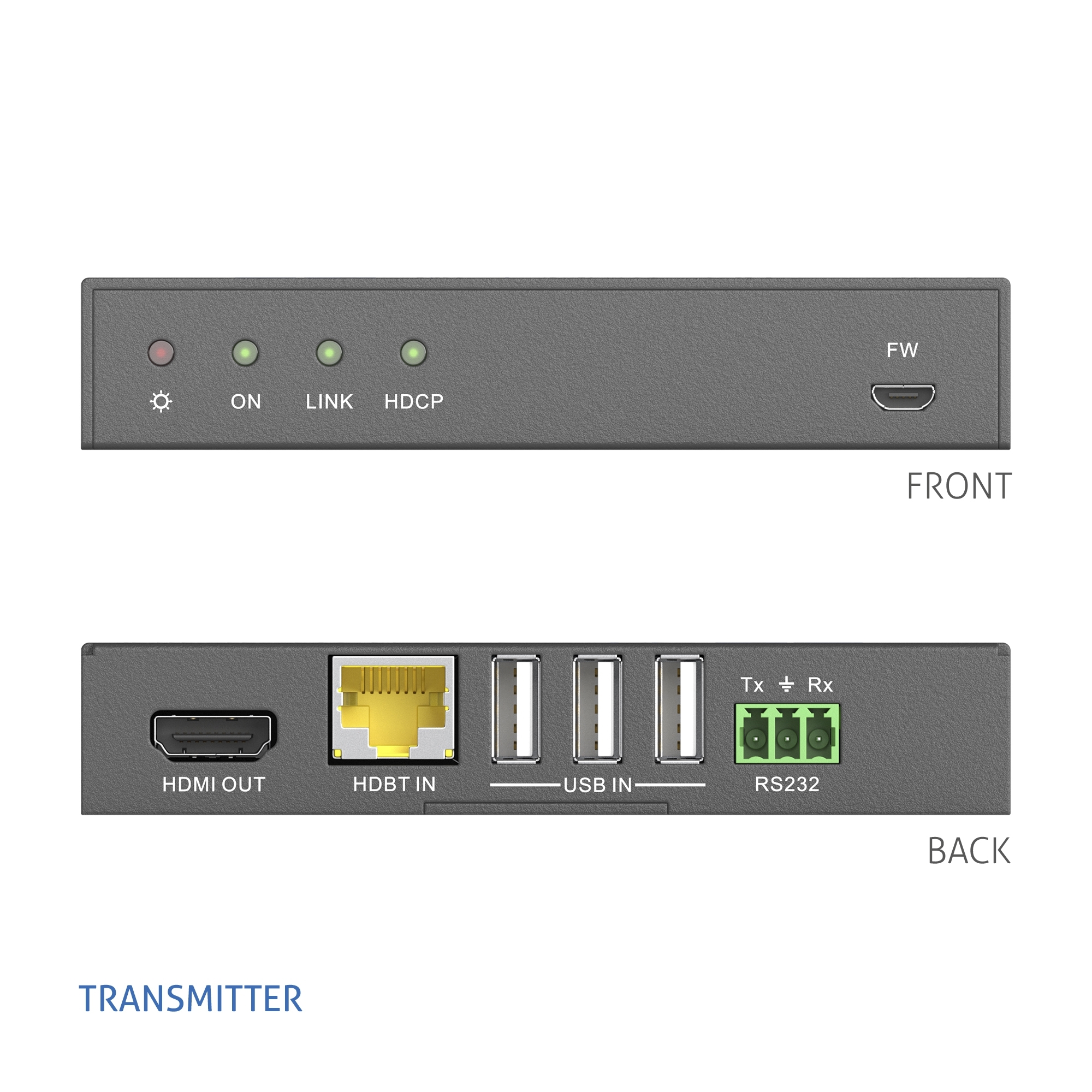

| Eingänge | TX: 1x HDMI, 1x RS232 (3 pin Phoenix) | RX: 1x HDBaseT (RJ45), 3x KVM (USB-A), 1x RS232 (3 pin Phoenix) |
| Ausgänge | TX: 1x HDBaseT (RJ45), 1x KVM (USB-B) | RX: 1x HDMI |
| Stromanschluss | DC 12V2A o. PoC / PoH |
| Steuerungsanschluss | USB, RS232 |
| Elektrische Signale | |
| Max. Übertragungsrate | 340 MHz |
| HDCP | Ja |
| CEC | Ja |
| EDID | Ja |
| Kabel | |
| Länge | max. 100m via Cat.5e/6/6A |
| Mechanische Daten | |
| Stromversorgung | 12V2A DC |
| Stromverbrauch | max. 18W |
| Betriebstemperatur | -10°C - 55°C |
| Luftfeuchtigkeit | 10% - 90% |
| Gehäuse | Stahl |
| Außenmaß | je 116x22x95mm |
| Signalübertagung | |
| Unterstützte Standards | HDMI 2.0, HDBaseT 2.0, HDCP 2.2 |
| Übertragungsarten | HDBaseT 2.0 (Class C) inkl. USB 2.0 |
| Unterstützte Audiostandards | PCM, Dolby Digital, DTS, DTS-HD, etc. |
| Max. Auflösung | 4K / UltraHD / 2160p @60Hz |
| Weiteres | |
| Sicherheit | CE, FCC |
| Farbe | schwarz |
| Garantie | Optionale Herstellergarantie 5 Jahre |
| Lieferumfang |
| 1x PT-HDBT-1002 Transmitter, 1x PT-HDBT-1002 Empfänger |
| 4x Abnehmbare Montageohren + 8x Schrauben |
| 8x Kunststoffpolsterung, 2x RS232 Kabel (Phoenix auf 9-pin D-Sub) |
| 1x Netzteil, DC 12V2A |
| 1 x Bedienungsanleitung |
