Features
- Umschaltung von 4 HDMI inkl. USB Signalen auf 1 HDMI Ausgang
- Unterstützt HDMI 2.0 mit 18Gbps für Auflösungen bis zu 4K UltraHD 60Hz
- Je 1 USB-B (v3.2) Anschluss für jeden HDMI Eingang, 3x USB-A (v3.2) für Peripherie
- Stereo Audioauskopplung, TMDS und 5V Auto-Switching Funktion
- Steuerung via Frontpanel und RS232 sowie optionales Anschlussfeld PT-IFP-HU
![](https://www.purelink.de/media/image/91/g0/59/18GbpsFullBandwidth.png)
![](https://www.purelink.de/media/image/a1/d2/da/4K_ultra_HD.png)
![](https://www.purelink.de/media/image/fd/28/8c/KVM.png)
![](https://www.purelink.de/media/image/1a/4d/18/AudioDeEmbed.png)

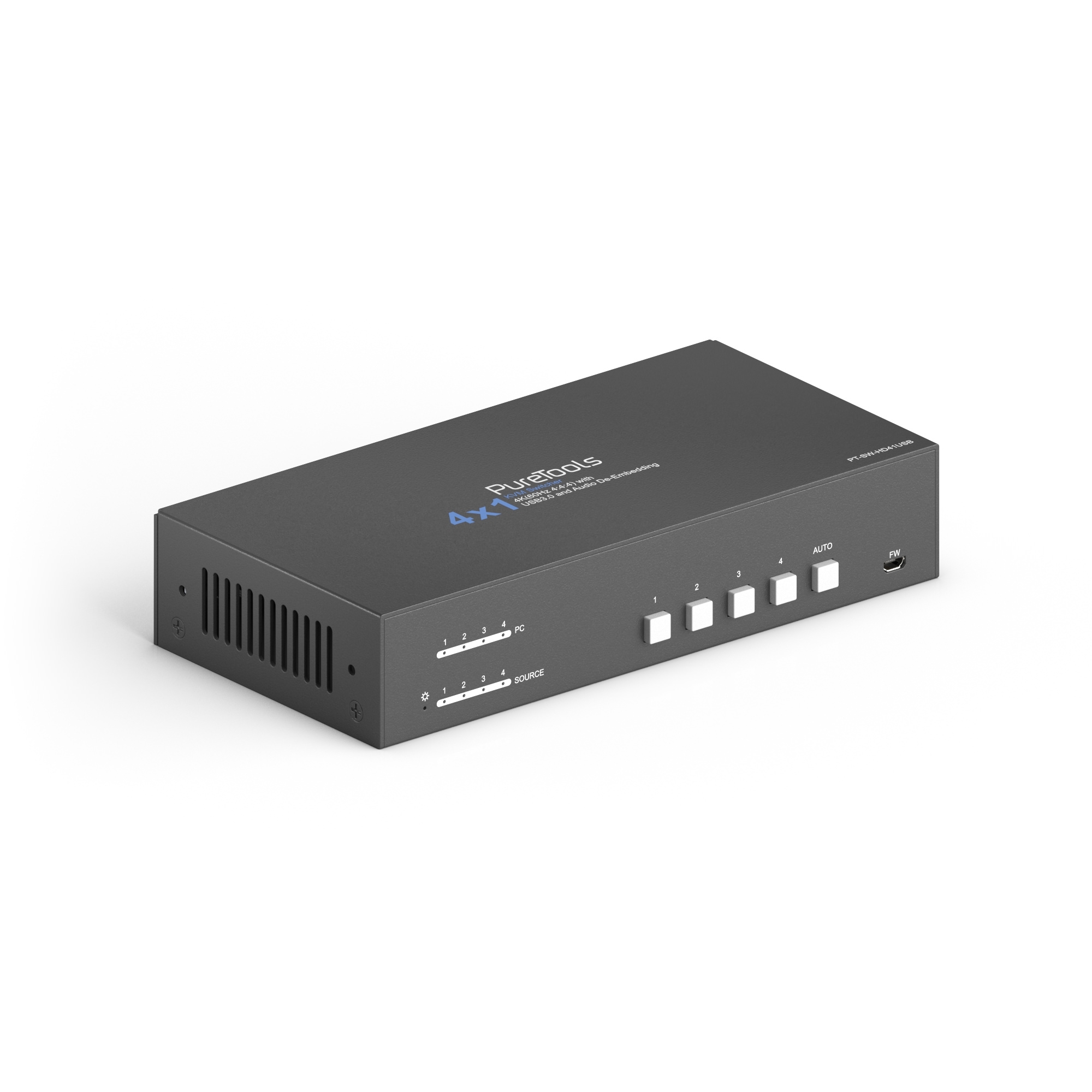

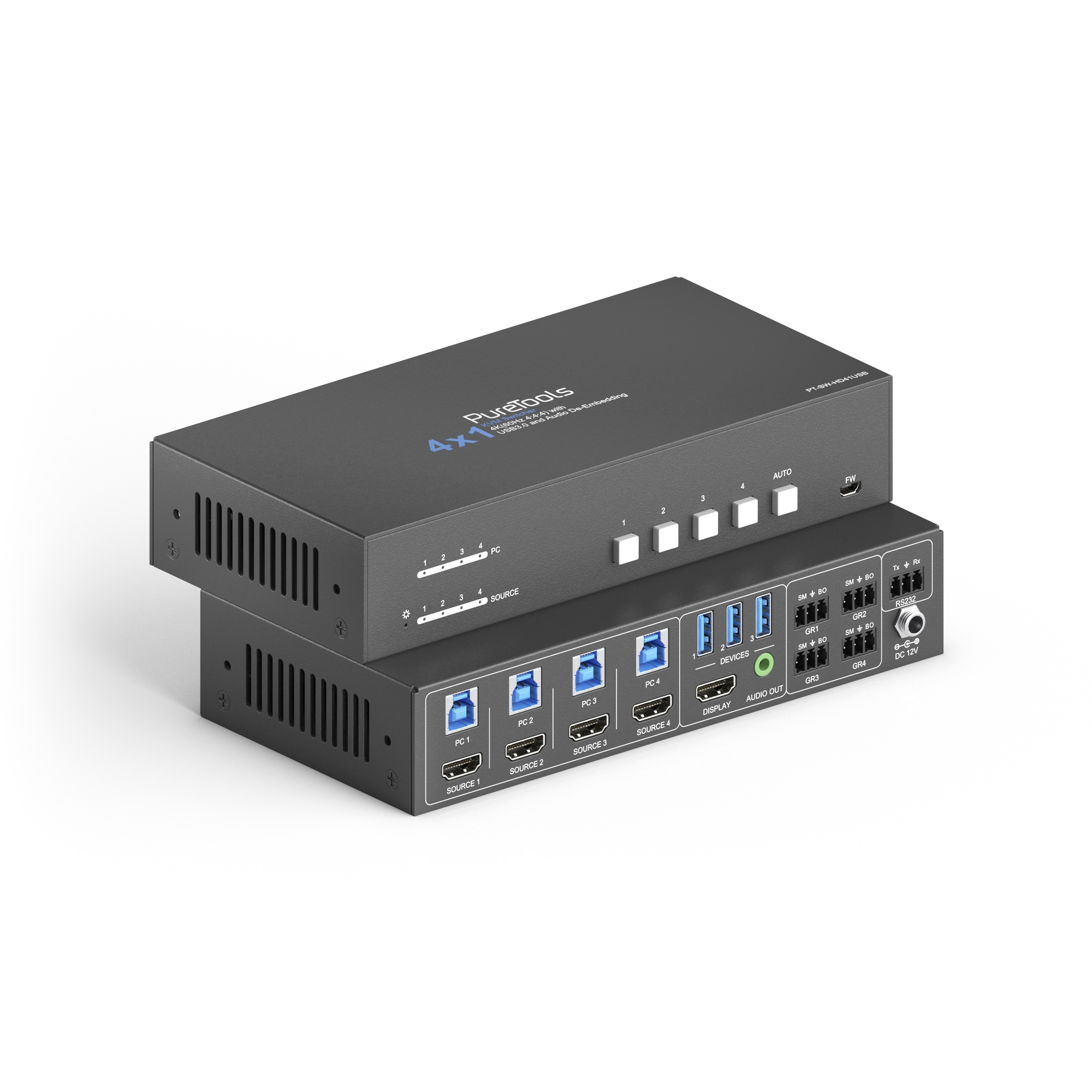

4x1 4K 18Gbps HDMI Switcher mit KVM und Audioauskopplung
Der 4x1 4K 18Gbps HDMI Umschalter PT-SW-HD41USB verteilt vier HDMI v2.0 Eingangssignale an einen HDMI Ausgang mit voller 18Gbps Bandbreite für Auflösungen bis zu 4K@60Hz (4:4:4) inkl. HDCP 2.2 und HDR bis Dolby Vision. Parallel zu den vier HDMI Eingangssignalen können drei USB-A Peripheriegeräte an vier USB-B Anschlüsse umgeschaltet werden. So kann ein Set aus Peripheriegeräten an vier Standorten verwendet werden. Die HDMI Signale werden automatisch anhand des 5V Signals oder des aktiven TMDS Streams erkannt und umgeschaltet, während der korrespondierende USB-B Port der Umschaltung folgt. Zusätzlich stehen vier Breakout Anschlüsse für vier Anschlussfelder PT-IFP-HU (nicht enthalten) zur Verfügung, welche die USB-B und HDMI Anschlüsse vom Umschalter weiterleiten und weitere Kontrollfunktionen bereitstellen. Eine analoge Audioauskopplung sowie Steuerungsfunktionen via Frontpanel-Tasten und RS232 stehen ebenfalls zur Verfügung.
PureTools - Hochwertige Elektronikprodukte für kommerzielle Anwendungen
Der PT-SW-HD41USB 4x1 4K 18Gbps HDMI Switcher ist zur parallelen Umschaltung von HDMI und USB Signalen konzipiert. Vier HDMI Eingänge können an einen HDMI Ausgang umgeschaltet werden - mit voller HDMI v2.0 Bandbreite bis zu 18Gbps für Auflösungen bis zu 4K@60 (4:4:4). Hierbei werden alle Standards der HDMI v2.0 Spezifikation unterstützt, wie z. B. HDCP 2.2, HDR10 und Dolby Vision.Parallel zu den vier HDMI Eingängen stehen vier USB-B Ports zur Verbindung mit dem jeweiligen HDMI Quellgerät, wie z. B. PC oder Laptop zur Verfügung. Diese können die Signale von drei USB-A Anschlüssen am Umschalter, z. B. Tastatur, Maus und Webcam empfangen. Der Clou hierbei: Die USB Signale werden mit dem HDMI Signal umgeschaltet. Das heißt, jedes angeschlossene Quellgerät kann immer dann auf die Peripheriegeräte zugreifen, wenn es gerade aktiv an das angeschlossene Displaygerät überträgt. So kann ein einziges Set aus USB-Eingabegeräten an vier PCs / Laptops gemeinsam verwendet werden. Die USB Anschlüsse übertragen Daten nach USB 3.2 (Gen 1x1) mit 5Gbps. Zudem liefern die USB-A Anschlüsse eine maximale Stromversorgung von 1A je Port, damit auch Webcams oder andere stromhungrigere Geräte eingebunden werden können. Die perfekte Konstellation für Konferenzräume, Control Rooms oder auch in kleineren Lernumgebungen.Ergänzend verfügt der Umschalter über vier Anschlüsse zur Einbindung von vier PT-IFP-HU Anschluss- und Bedienfeldern. Diese können, z. B. in einem Konferenzraum an den vier Teilnehmer-Standorten installiert werden und bieten die Möglichkeit, die HDMI und USB-B Leitungen vom Umschalter weiterzuleiten, sodass diese direkt am Sitzplatz integriert werden können. Die PT-IFP-HU Interface Plates verfügen zudem über zwei Tasten zur Quellauswahl sowie Display Bild-Stummschaltung.Die automatische Umschaltfunktion des Switchers kann auf zwei verschiedene Subsignale der HDMI Eingänge reagieren: die 5V Leitung oder das aktive TMDS Signal. Dies ist in der Konfiguration des Umschalters einstellbar. Das USB-B Signal folgt der automatischen oder manuellen HDMI-Umschaltung, sodass immer der aktive Teilnehmer Zugriff auf die verbundenen USB-A Peripheriegeräte hat.Das Audiosignal des jeweils aktiven HDMI Eingangs kann analog als 2-Kanal PCM Signal per 3,5mm Klinke ausgekoppelt werden. Das ausgekoppelte Audiosignal verfügt über einen Frequenzbereich zwischen 20Hz und 20kHz und ein sehr geringes Rausch- und Übersprechen-Niveau. Die maximale Ausgangsleistung liegt bei >1kΩ?, wobei bis zu zehn parallele 10kΩ? Lasten unterstützt werden.Der Umschalter kann per Frontpanel-Tasten sowie RS232 gesteuert werden und verfügt zudem über einen Micro USB Anschluss für Firmware Updates sowie einen verschraubbaren Stromanschluss. Das System ist so hervorragend für professionelle Installationen geeignet.PureTools - Hochwertige Elektronikprodukte für kommerzielle AnwendungenDas PureTools Sortiment umfasst hochwertige Audio Video Elektronikprodukte wie Umschalter, Verteiler, Konverter und Extender für kommerzielle AV Installationen und Anwendungen. Der Schwerpunkt liegt auf der Übertragung von digitalen Signalen wie HDMI, DisplayPort, DVI und SDI. Die Kombination aus ausgereifter Technik nach neuesten Standards, verbunden mit intelligenten und praxisorientierten Innovationen, macht die Produkte der PureTools Serie zu Ausnahmetalenten für professionelle Installateure und gewährleistet dank konstanter Performance eine optimale Projektabwicklung.
Logistik Informationen | |
Produkt 1. Gewicht (Netto Kg) | 0.82 |
Produkt 1. Gewicht (Brutto Kg) | 0.97 |
Produkt 1. Größe (Länge cm) | 20.2 |
Produkt 1. Größe (Breite cm) | 10.2 |
Produkt 1. Größe (Höhe cm) | 4 |
Verpackungsgröße 1. (Breite cm) | 23 |
Verpackungsgröße 2. (Breite cm) | 4 |
Produkt Informationen | |
Europeans Customs Tariff Nr. | 85437090990 |
Ursprungsland | China |
VPE Informationen | |
Verpackungseinheit (VPE) | 6 |

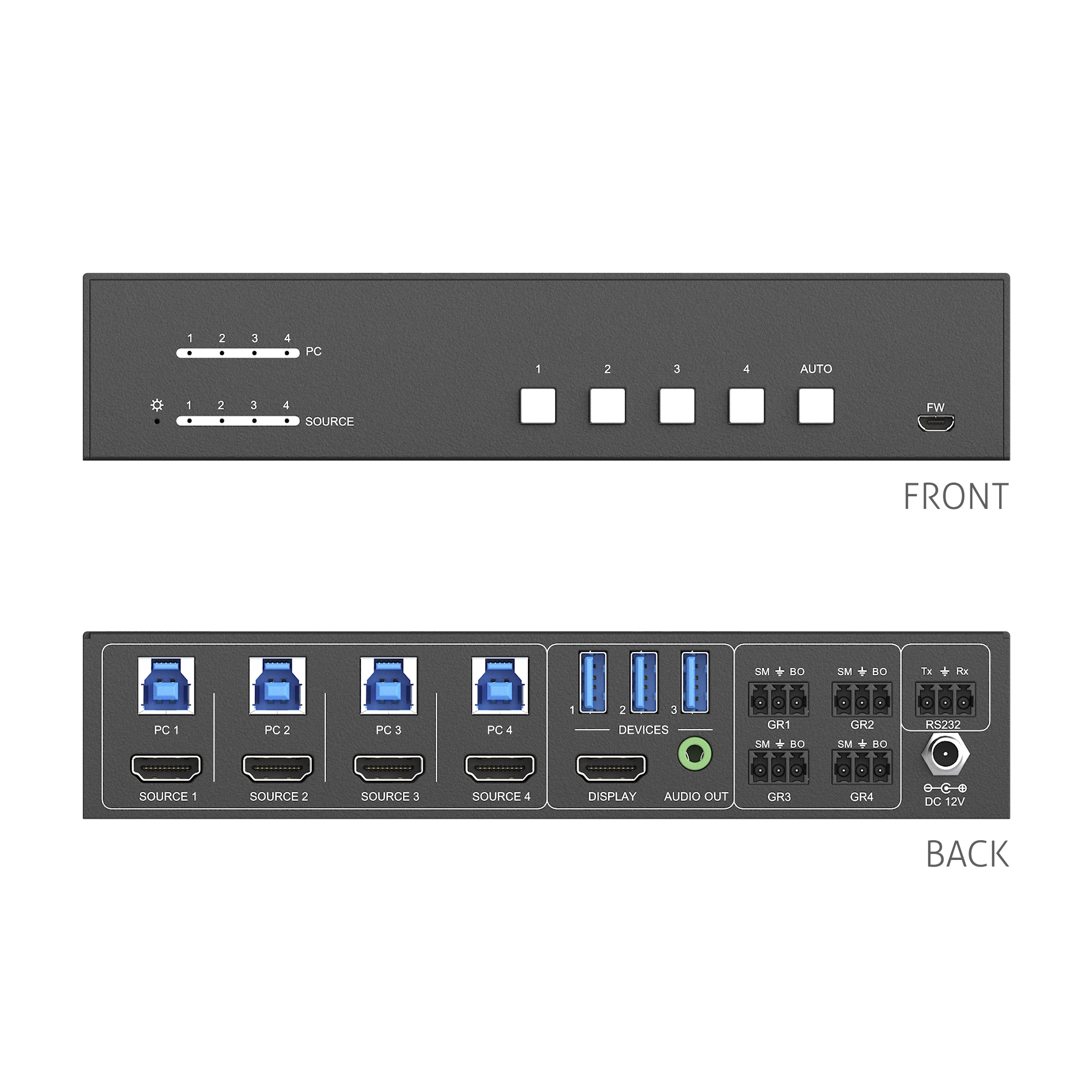

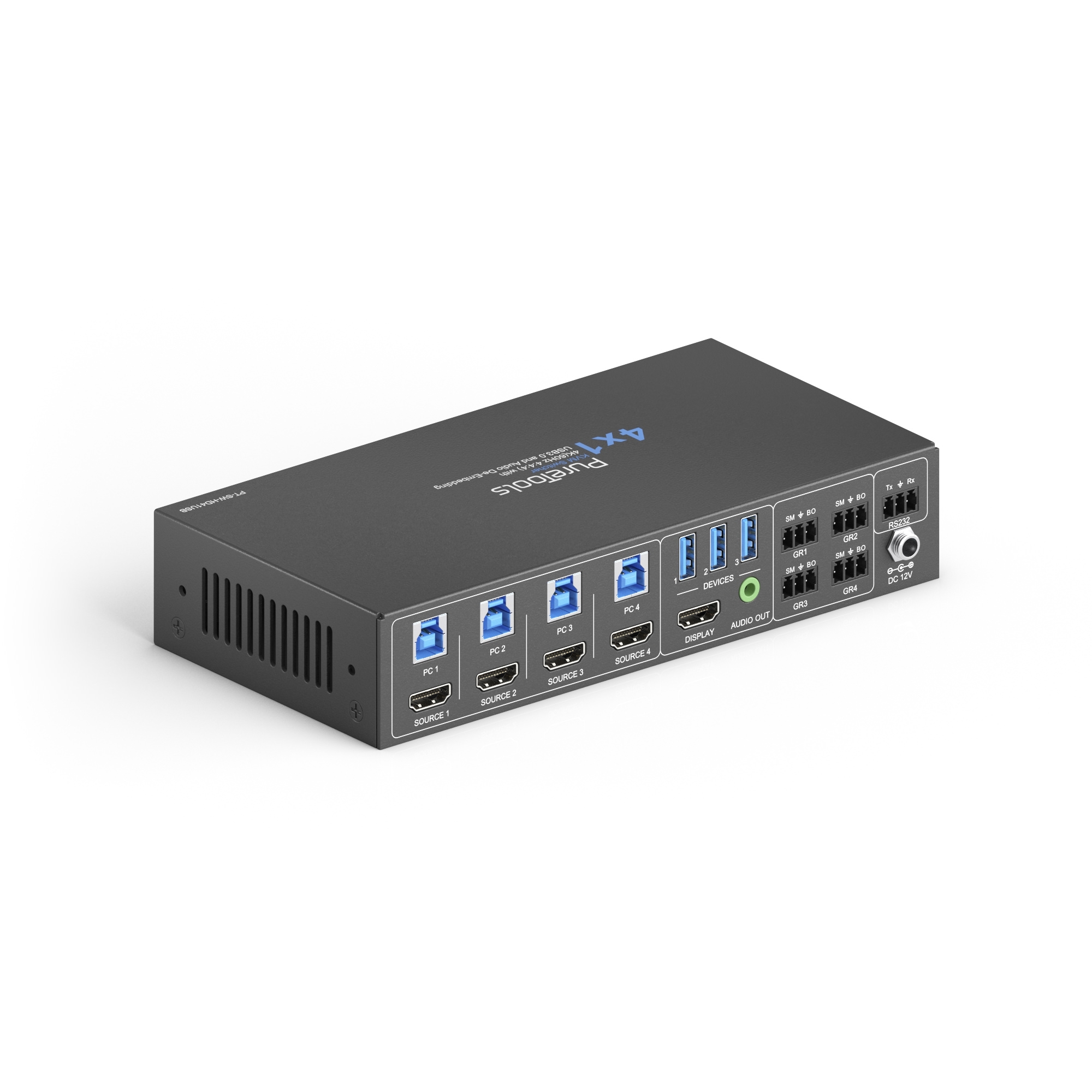

Anschlüsse | |
Eingänge | 4x HDMI |
Ausgänge | 1x HDMI, 1x Analog Stereo (3,5mm Klinke) |
Stromanschluss | DC 12V / 2A, verschraubbar |
Steuerungsanschluss | 3x Device USB (USB-A), 4x Host USB (USB-B), 1x RS2 |
Elektrische Signale | |
Max. Bandbreite | 18Gbps |
HDCP | Ja |
CEC | Ja |
EDID | Ja |
Mechanische Daten | |
Stromversorgung | DC 12V / 2A |
Stromverbrauch | Max. 14W |
Betriebstemperatur | -10~ 55℃ |
Lagertemperatur | -25~ 70℃ |
Luftfeuchtigkeit | 10% ~ 90% |
Gehäuse | Stahl |
Außenmaß | 200 x 40 x 100 mm |
Signalübertagung | |
Unterstützte Standards | HDMI 2.0, HDCP 2.2 |
Unterstützte Farbräume | HDMI v2.0 kompatibel |
Unterstützte Audiostandards | HDMI: v2.0 kompatibel | Stereo: 2-Kanal PCM |
Max. Auflösung | 4K@60Hz (4:4:4) |
weitere Standards | HDR10, HLG, Dolby Vision, etc. |
Weiteres | |
Sicherheit | CE, RoHS, REACH, FCC |
weitere Zertifikate | PAP20 |
Farbe | schwarz |
Lieferumfang |
1x PT-SW-HD41USB 4x1 4K 18Gbps HDMI Switcher mit KVM und Audioauskopplung |
1x Befestigungs-Set (2x Befestigungsohren mit 4 Schrauben, 4x Kunststoffpolster) |
4x 3-pin Phoenix Schraubklemmen |
1x Netzteil, 12V/2A |
1x Bedienungsanleitung |
